Budoucnost distribuční sítě - EOR-3DS jako digitalizační jednotka pro LDS

EOR-3DS jako digitalizační jednotka pro LDS

Rostoucí poptávka po obnovitelných energiích a rostoucí počet elektrických vozidel představují pro energetickou síť velké výzvy. To vyžaduje zvýšení instalovaného výkonu větrných elektráren a instalovaného výkonu fotovoltaiky.

Síť vysokého a nízkého napětí není často dostatečně monitorována, což může vést k úzkým místům. LDS často nelze přepínat na dálku, což ztěžuje nebo znemožňuje rychlé reakce na síťové problémy.

Stanice digitální lokální sítě (DDS) se proto stávají pro provozovatele distribučních soustav klíčovým prvkem pro automatizaci, monitorování a efektivní provoz svých sítí. DDS bude základním prvkem budoucí aktivně provozované inteligentní sítě. V důsledku toho čelí operátoři distribučních sítí novým úkolům, jako jsou např. rozsáhlé zavádění síťových zařízení distribuovaných po celé síti.

Tato nová úroveň digitalizace v DDS vede k novým výzvám jak pro operátory distribučních sítí, tak pro výrobce. Ve srovnání s tradičními offline zařízeními vyžadují síťová zařízení více pozornosti, pokud jde o související procesy správy a provozu. Například nepřetržitá správa oprav musí být možná na tisících zařízení, aby byly zajištěny nejvyšší standardy zabezpečení IT a aby bylo možné provádět funkční aktualizace na dálku. Manuální procesy nemohou zvládnout související velké objemy úkolů v přijatelném čase a hospodárně.

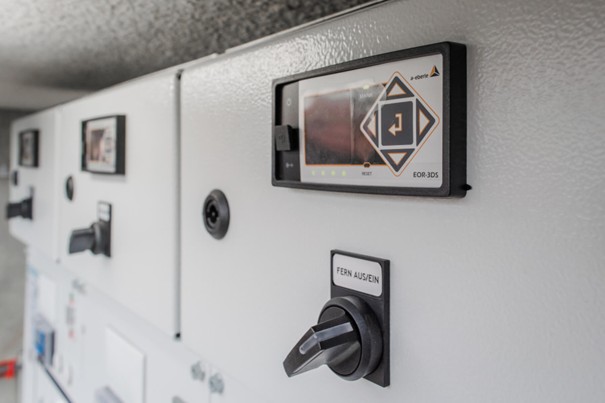

Náš indikátor zkratového proudu EOR-3DS kombinuje klasickou zemní poruchu a lokalizaci zkratu s nezbytnými funkcemi digitálního rozhraní. Tím se z indikátoru zkratu a zemního spojení stává zcela nová třída zařízení - EOR-3DS jako digitalizační jednotka pro LDS.

DDS s indikátory zemního spojení a zkratu mohou způsobit revoluci v monitorování a řízení sítě. Nabízejí způsob, jak provozovat elektrickou síť efektivněji a spolehlivěji.

Digitalizace distribuční sítě

Rozsah a požadavky

Digitalizace distribuční sítě vyžaduje komplexní, standardizovaný přístup. To zahrnuje škálování přechodu na DDS sítě a implementaci centrální správy a operačního systému.

Kroky k digitalizaci distribuční sítě:

• Standardizované procesy a řešení pro hromadné zavádění
• Centrální správa a operační systém pro vzdálenou údržbu a aktualizace
• Škálování převodu na DDS sítě v závislosti na velikosti sítě a požadavcích

Výhody stanic digitální lokální sítě (DDS)

• Lepší transparentnost a viditelnost sítě
• Základ pro automatizaci sítě a funkce autonomie
• Cenově výhodný provoz díky dálkovému ovládání a vzdálené parametrizaci

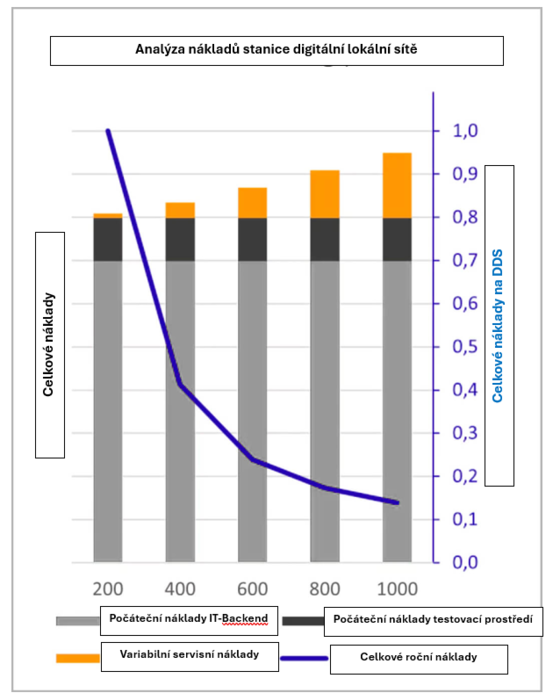

Nákladová efektivita digitalizace

Zavedení digitálních sekundárních stanic (DSS) s sebou nese počáteční náklady, které však lze s rostoucím počtem stanic rozložit do mnoha jednotek, což vede k výraznému snížení nákladů.

• Zpočátku vyšší náklady na stanici
• Snížení nákladů díky škálování a hromadnému zavádění
• Dlouhodobé úspory díky efektivnějšímu provozu a údržbě

Závěr a výhled

Digitalizace distribuční sítě prostřednictvím DDS sítě nabízí slibné řešení, jak čelit výzvám energetické transformace. Strukturovanou implementací a využitím moderních technologií mohou provozovatelé distribučních soustav provozovat své sítě efektivněji a spolehlivěji. Budoucnost má pro DDS sítě mnohem více možností:

• Neustálý technický rozvoj DDS sítě
• Integrace nových technologií, jako je AI a další aplikace IIoT pro ještě inteligentnější sítě
• Spolupráce mezi průmyslem, výzkumem a politikou pro budoucnost udržitelné energie

Naše kombinované indikátory zkratu a zemního spojení

EOR-1DS & EOR-3DS ve srovnání

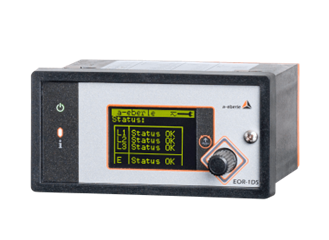

EOR-1DS:

Řešení pro jednoduché rozvodny lokální sítě

EOR-1DS nabízí cenově výhodné řešení pro jednoduché lokální síťové rozvodny tím, že přenáší data do řídicího centra a umožňuje vzdálené monitorování. Umožňuje nesměrovou indikaci zemního spojení a zkratu a volitelně může poskytovat také směrovou indikaci.

Vlastnosti EOR-1DS:

• Přenos dat do řídicího centra
• Vzdálený monitoring jednoduchých LDS
• Indikace nesměrového zemního spojení a zkratu
•  Možnost směrového zobrazení s přídavnými senzory
• Integrace měření napětí a měření výkonu

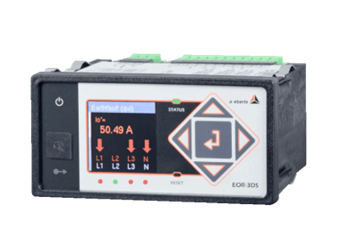

EOR-3DS: Komfortní přístroj pro digitální distribuční stanice (DDS)

EOR-3DS nabízí vylepšené funkce pro digitální rozvodny, včetně širšího rozsahu algoritmů zemních spojení a zkratu a různých řídicích protokolů pro komunikaci.

Vlastnosti EOR-3DS:

• Rozšířený výběr algoritmů zemních spojení a zkratu
• Kompatibilita se širokou škálou senzorů s malým signálem
• Dálkové čtení záznamů poruch a deníků
• Plně programovatelné
• Podpora různých protokolů řídicích technologií včetně MQTT IIoT a MQTT Management and Operations

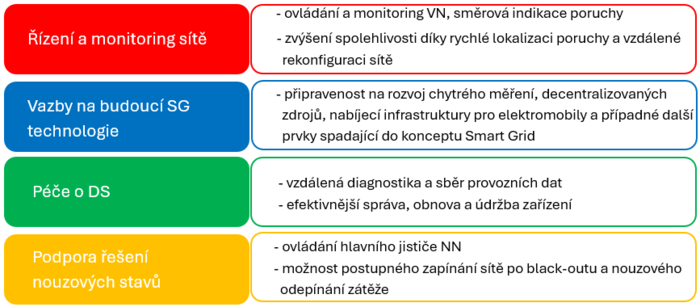

FUNKCIONALITY CHYTRÉ STANICE

Nejprve odpověď na otázku, která už asi každého napadla: Proč mluvíme o „chytré distribuční stanici“?

To proto, že bude jedním ze základních stavebních kamenů Smart Grid neboli chytré sítě a oproti standardním distribučním stanicím poskytne funkce, které přispějí ke spolehlivějšímu a efektivnějšímu provozu a umožní nové služby. Funkcionality chytré stanice lze shrnout do následujících 4 skupin.
